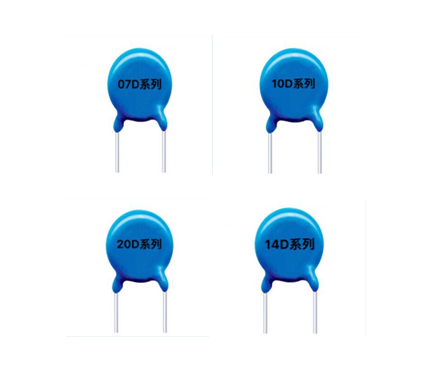

插件壓敏電阻的使用類型
時間：2024-01-10 丨 預覽：1225 人次電路浪涌和瞬變防護時的電路。對于插件壓敏電阻的應用連接，大致可以分為四種類型：
第一種類型是電源線之間或電源線與大地之間的連接，作為一種壓敏電阻器，最具有代表性的應用場合是在電源線以及遠距離傳輸的信號線遭受到雷擊，而使導線中產生浪涌脈沖等情況下保護電子產品的作用。一般在線間接進壓敏電阻器可以對線間的感應脈沖有效，而在線與地間接進壓敏電阻則對輸電線路與大地間的感應脈沖有效。如果進一步將線對線連接和線對地連接兩種形式結合起來，則可以更好地吸收浪涌脈沖的作用。
第二種類型是負載中的連接，其主要用來吸收感性負載忽然開閉引起的感應脈沖，以防止元器件受到損壞。一般來講，只要并聯在感性負載上就可以了，但是根據電流類型和能量大小的不同，就可以考慮適合R-C串聯吸收電路。
第三種類型是接點之間的連接，這種連接主要是為了防止感應電荷開關的接點被電弧燒壞的情況發生，一般可以和接點并聯接進插件壓敏電阻上就可以。
第四種類型主要用于半導體器件的保護連接，這種連接方法主要用于可控硅、大功率三極管等半導體器件，一般使用與保護器件并聯的方法，將電壓限制在被保護器件的耐壓水平以下，這是對半導體器件的一種有效的保護。
